膜フィルターポアサイズの理解：包括的なガイド

細孔サイズに基づく膜ろ過の種類

大きな懸濁固形物の除去から個々のイオンの分離まで、幅の広いスペクトルの課題は、さまざまな膜技術を必要とします。これらの技術は主に特徴的な細孔サイズによって区別され、微小ろ過、限外ろ過、ナノフィルトレーション、逆浸透の4つの主要な膜ろ過に分類されます。各タイプは、特定のレベルの分離を提供し、異なるアプリケーションに適しています。

マイクロフィルトレーション（MF）

微小ろ過（MF）は、膜ろ過の最も粗い端を表します。 MF膜は、液体またはガスから懸濁した固体、細菌、および大きなコロイドを除去するように設計されています。

• ポアサイズ： 通常、からの範囲です 0.1〜10ミクロン（µm） 。一般的で広く使用されているポアサイズ： 0.22 µm、0.45 µm、0.8 µm、および1.0 µm

標準化：多くの規制ガイドラインと産業基準（たとえば、水質試験、医薬品製造など）は、特定の細孔サイズ、特に0.22 µmおよび0.45 µmの使用を指定しています。

• 典型的なアプリケーション：
  • 水処理： 懸濁した固形物、濁度、および原生動物の除去（ ジアルディア そして クリプトスポリジウム ）飲料水から。他の膜プロセス（UF、NF、RO）の前処理として使用されます。
  • 食べ物と飲み物： フルーツジュース、ワイン、ビールの明確化。乳製品処理における酵母と細菌の除去。
  • 医薬品： 冷たい液体の滅菌、生物学的溶液の明確化。
  • バイオテクノロジー： 細胞採取、バイオマスの分離。

• 0.22 µm：

  • 「滅菌グレード」： これがゴールドスタンダードです 滅菌ろ過 . ほとんどの細菌は0.22 µmを超えるため、この細孔サイズのフィルターは一般に、細菌を除去し、液体の無菌性を確保するのに効果的であると考えられています。これは、医薬品、バイオテクノロジー（細胞培養媒体の準備など）、および滅菌水の生産において重要です。
  • ほとんどの細菌を除去しますが、いくつかの非常に小さな細菌（ マイコプラズマ ）そしてウイルスは通り抜けることができます。

• 0.45 µm：

  • 一般的な微生物ろ過： このポアサイズは広く採用されています 微生物分析 、水テストと食品/飲料品質管理を含む。それは、細孔を通る栄養拡散を可能にし、ろ過後のフィルター表面の堅牢な細菌の成長をサポートするため、列挙のために最も一般的な細菌を捕捉するのに最適です（コロニーをカウントする）。
  • 明確化： また、一般に頻繁に使用されています 説明 必ずしも完全な無菌性を達成することなく、微粒子、より大きな微生物、および濁度を除去するためのソリューションの。

• 0.8 µm：

  • 粒子の除去と事前ろ過： よく使用されます 粗い粒子除去 そしてaとして 事前フィルター より大きな破片による早期詰まりからより細かい膜（0.45 µMまたは0.22 µMフィルターなど）を保護するため。
  • 特定の微生物学的アプリケーション： より大きな粒子または特定の種類の細胞を保持しながら、より小さな成分を通過させる必要がある特定の微生物学的アッセイまたは粒子モニタリングに使用されることがあります。 空気モニタリング（例：アスベスト分析）およびいくつかの流体分析で一般的です。

• 1.0 µm：

  • 粗いろ過/事前ろ過： 一般的に使用されます 粗いろ過 液体から大きな懸濁固体、堆積物、肉眼的微粒子を除去する。これは一般的です 事前ろ過 多くの産業および実験室のプロセスを踏んで、その後のより細かいフィルターの寿命を延ばします。
  • 細胞の収穫/明確化： いくつかの生物学的応用では、より大きな細胞を収穫したり、高度に乱流のソリューションを明確にしたりするために使用できます。

超高ろ過（UF）

限外ろ過（UF）は、微小ろ過よりも細かいスケールで動作し、小さな粒子や高分子を除去できます。 UF膜は通常、ウイルス、タンパク質、およびより大きな有機分子を保持し、水と小さな溶解した塩を通過させます。

• ポアサイズ： 範囲から 0.01〜0.1ミクロン（µm） 、またはしばしば表現されます 分子量カットオフ（MWCO） 1,000から500,000のダルトン。 MWCOとは、膜によって90％保持される最小球状タンパク質の近似分子量を指します。
• 典型的なアプリケーション：
  • 水処理： 飲料水精製のためのウイルス、エンドトキシン、コロイド、および高分子の除去。再利用のための廃水処理。
  • 食べ物と飲み物： 乳タンパク質の濃度、ジュースの明確化、酵素の回復。
  • pharmaceuticals＆Biotechnology： タンパク質、酵素、およびワクチンの濃度と精製。ピロゲンの除去。
  • 産業： オイル/ウォーターエマルジョン分離、電気コートプロセスの塗料回収。

ナノフィルトレーション（NF）

ナノフィルトレーション（NF）膜は、分離能力の観点からUFとROの間に該当するため、「RO膜を緩やかに拒否する」と呼ばれることがよくあります。 NF膜は、多価イオン（硬度イオンなど）、いくつかの小さな有機分子、およびほとんどのウイルスを除去するのに効果的でありながら、単独のイオン（塩化ナトリウムナトリウムなど）と水がRO膜よりも自由に通過することができます。

• ポアサイズ： 範囲から 0.001〜0.01ミクロン（µm） 、またはMWCOは通常150〜1,000ダルトンです。
• 典型的なアプリケーション：
  • 軟化： 化学的再生を必要とせずに、水からの硬度（カルシウム、マグネシウム）の除去。
  • 飲料水： 色、農薬、溶解した有機炭素の除去（dOC）。
  • 食べ物と飲み物： ホエイ、砂糖精製、製品濃度の脱灰。
  • 医薬品： 抗生物質濃度、脱塩。
  • 産業： 廃水からの色素除去、化学プロセスにおける特定の成分の分離。

逆浸透（RO）

逆浸透（RO）は、実質的にすべての溶存塩、無機分子、およびより大きな有機分子を拒否できる最高の膜分離を表します。浸透圧よりも大きな圧力をかけることで機能し、溶解した不純物を残しながら、非常に密な膜を通して水を強制します。

• ポアサイズ： 効果的に <0.001ミクロン（µm） 、 または 非多孔質 伝統的な意味では、溶液拡散メカニズムでより多く動作します。彼らは主に電荷とサイズに基づいて拒否し、効果的にイオンを除去します。
• 典型的なアプリケーション：
  • 淡水化： 海水または汽水を飲料水に変換します。
  • 超純水生産： 電子機器、医薬品、発電用の高純度の水の製造。
  • 廃水処理： 水の再利用と排出のための高レベルの精製。
  • 食べ物と飲み物： フルーツジュースの濃度、脱イオン水の生産。
  • 産業： プロセスの浄化、製品の回復。

より関連する：

膜フィルターとポアサイズの紹介

膜フィルターは、浄水から医薬品まで、さまざまな産業に革命をもたらした洗練された分離ツールです。 コアでは、これらのフィルターは選択的な障壁として機能し、特定の物質が他の物質を保持しながら通過できるようにすることで機能します。 この重要なタスクを実行する際の膜フィルターの有効性は、1つの重要な特性にほぼ完全にかかっています。 ポアサイズ .

膜フィルターの細孔サイズは、どの粒子、分子、またはイオンを流体の流れから分離できるかを決定します。 顕微鏡的なふるいを想像してください。そのふるいの穴のサイズは、通過するものと捕まえるものを決定します。同様に、膜フィルター内のごくわずかな細孔は、特定の寸法に設計されており、望ましい分離結果を達成します。

ろ過プロセスでは、膜細孔のサイズを理解することが最重要です。誤って選択された細孔サイズは、非効率的なろ過、早期膜のファウリング、または膜自体への損傷にさえつながる可能性があります。逆に、最適な細孔サイズを選択すると、効率的な分離が保証され、膜寿命が延び、最終的にはより効果的で経済的なプロセスにつながります。

それでは、膜フィルター孔サイズの複雑な世界を掘り下げましょう。定義します：

* 毛穴のサイズは本当に意味します
* 細孔サイズに基づいて、膜ろ過のさまざまなカテゴリを探索してください
* 細孔サイズの選択に影響を与える要因について説明します
* これらのフィルターが不可欠な多様なアプリケーションを強調します。

*さらに、毛穴のサイズを決定する方法を調べ、共通の課題に対処し、膜技術の未来を形作るエキサイティングなトレンドを調べます。

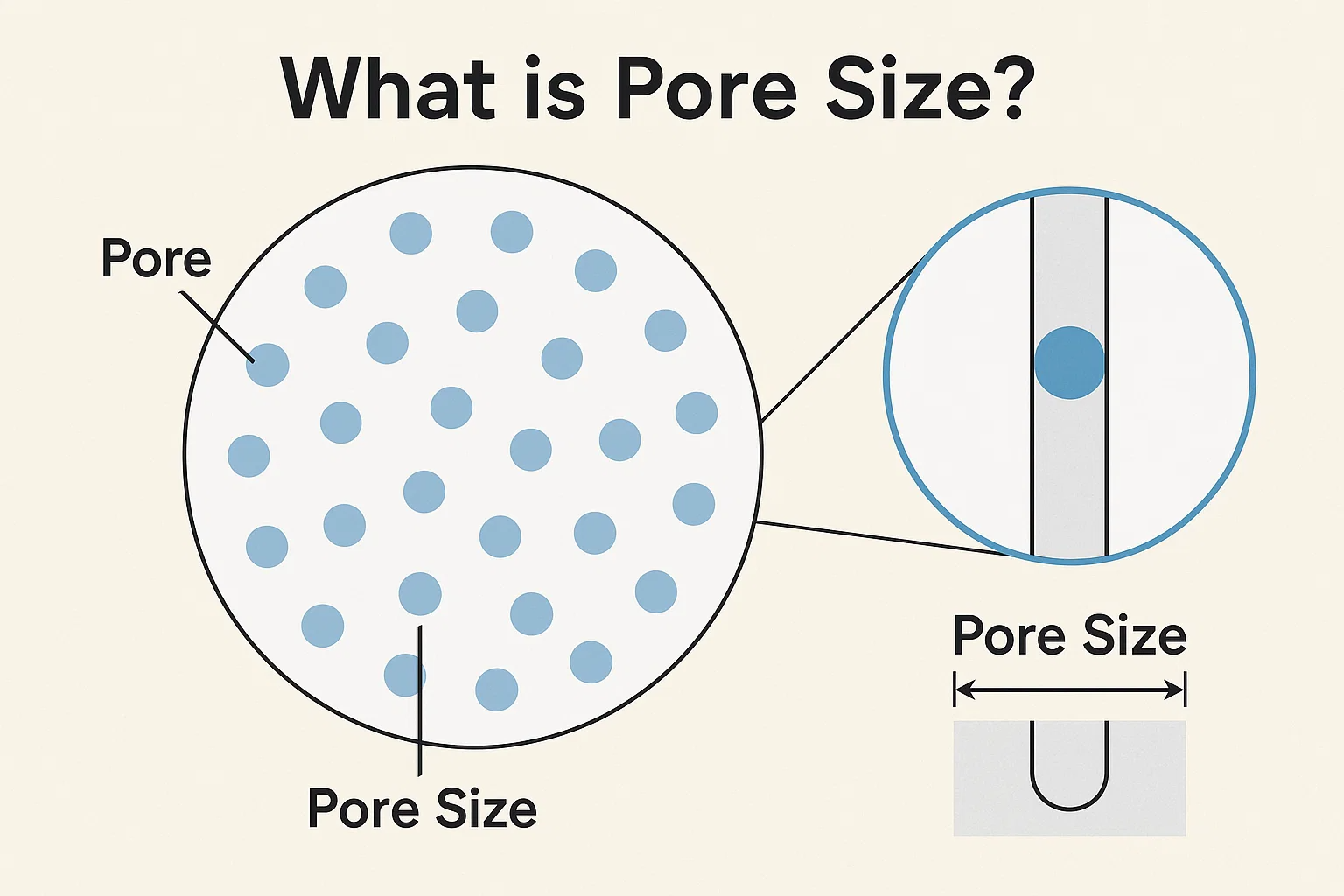

ポアサイズとは？

すべての膜ろ過プロセスの中心には、 ポアサイズ 。膜フィルターのコンテキストでは、ポアサイズは 膜材料に浸透する顕微鏡の開口部またはチャネルの平均直径 。これらの毛穴は、単なる穴ではなく、定義された寸法よりも大きい粒子を物理的にブロックしながら、流体の通過を可能にするように設計された複雑な経路です。

細孔サイズの測定単位は通常、どちらでも表現されます ミクロン（µm） または ナノメートル（nm） 。これらのユニットを視野に入れるには：

• 1ミクロン（µm） 100万分の1メートルです（ $10^{-\; -6}$ メートル）。比較のために、人間の髪の直径は約50〜100 µmです。
• 1ナノメートル（nm） 1メートルの100分の1です（ $10^{-\; -9}$ メートル）。単一の水分子の直径は約0.27 nmです。

ユニットの選択は、多くの場合、ろ過のスケールに依存します。ミクロンは、微小ろ過で見られるより大きな細孔サイズに一般的に使用されますが、超微細ろ過、ナノフィルテーション、逆浸透膜の非常に細かい細孔について議論すると、ナノメートルがより一般的です。

ろ過効率に対する細孔サイズの深い影響を誇張することはできません。それは直接決定します カットオフポイント 分離のため。 0.2 µmの細孔サイズの膜を想像してください。この膜は、0.2 µmを超える粒子または微生物を保持するように設計されており、より小さな分子と水が通過できるようにします。

• 細孔サイズが小さい 一般に、より細かい粒子、溶解した固体、さらにはいくつかのウイルスを除去できるため、より高いろ過効率につながります。ただし、これは、流れに対する抵抗が高いため、フラックスの減少（流量）と膜全体の圧力低下のコストでしばしば発生します。
• より大きな孔サイズ より高いフラックスとより低い圧力要件を可能にし、それらをより粗い粒子の除去や事前ろ過ステップに適しています。ただし、トレードオフは分離の程度が低く、非常に細かい汚染物質を除去できないことです。

したがって、膜の細孔サイズを慎重に選択することは重要な設計パラメーターであり、濾過システムの純粋さのレベルと運用効率と直接相関しています。これは、必要な分離を達成することと、指定されたアプリケーションの実用的な流量を維持することとの微妙なバランスです。

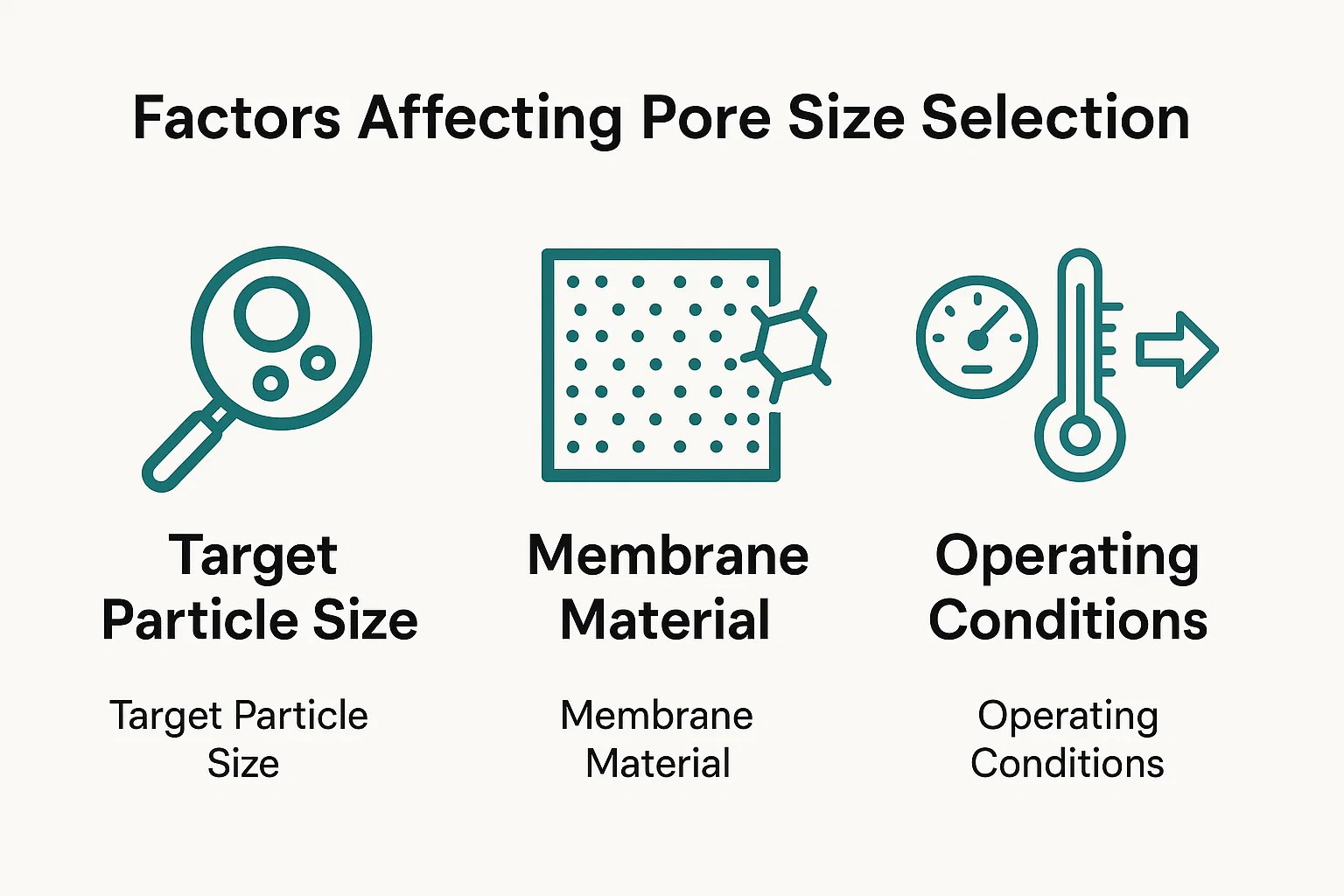

細孔サイズの選択に影響する要因

正しい膜フィルター細胞サイズを選択することは、あらゆるろ過プロセスの成功、効率、および費用対効果に直接影響する重要な決定です。この選択はarbitrary意的ではありません。これは、必要な分離、膜の互換性、および運用可能性を決定するいくつかの重要な要因の影響を受ける慎重なバランスをとる行為です。

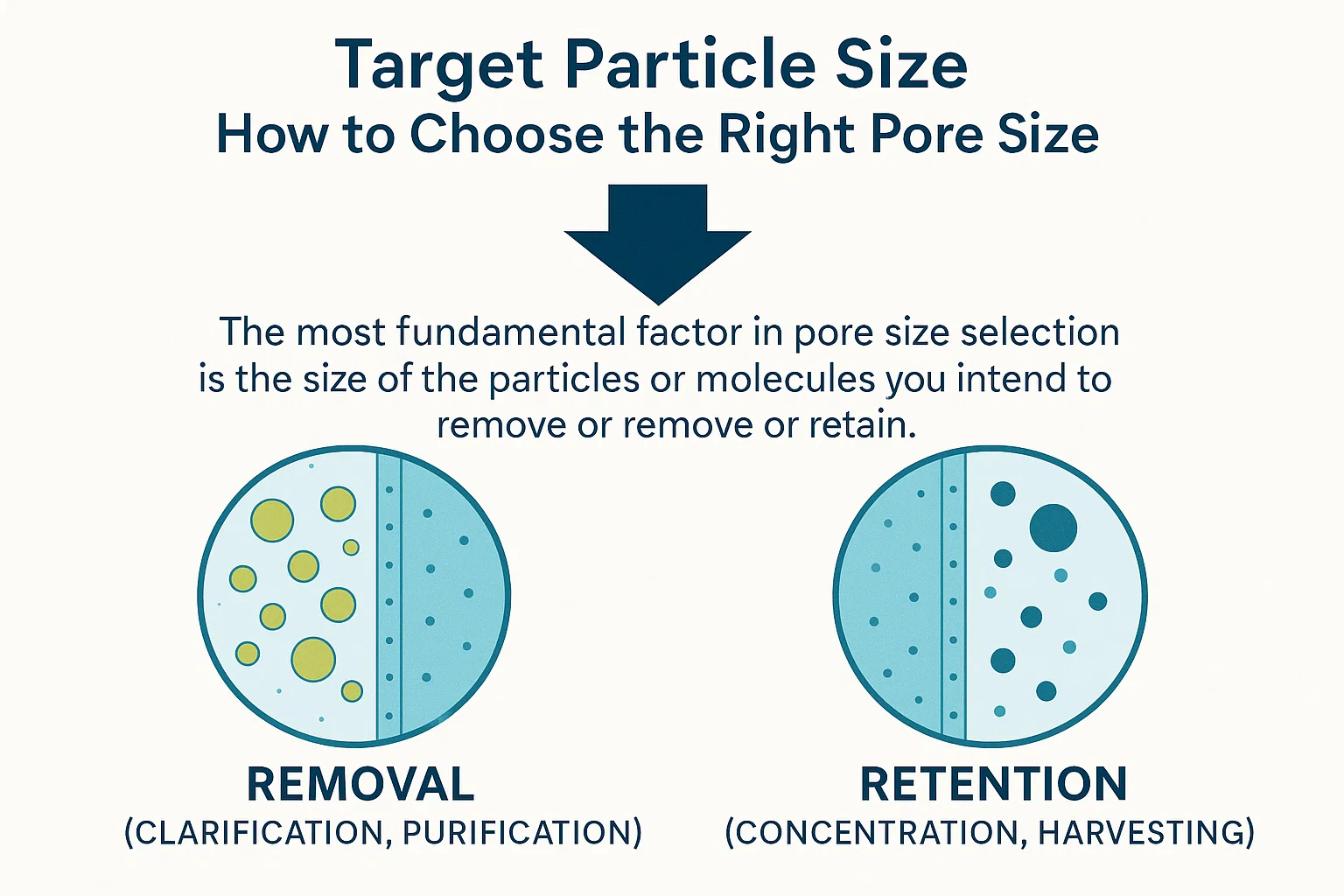

ターゲット粒子サイズ：適切な毛穴サイズを選択する方法

細孔サイズの選択における最も基本的な要因は 削除または保持する予定の粒子または分子のサイズ .

• 除去のため（明確化、浄化）： 膜の細孔サイズは、標的汚染物質よりも大幅に小さくなければなりません。たとえば、0.5 µmの平均サイズの細菌を除去する必要がある場合、効果的な保持を確保するために、細孔サイズが0.2 µm以下の微細フィルトレーション膜を選択する可能性があります。一般的な経験則は、除去したい最小の粒子のサイズの1/3から1/10の孔サイズを選択することです。
• 保持（濃度、収穫）： 逆に、目標が望ましい物質（タンパク質や細胞など）を集中させることである場合、溶媒とより小さな不純物を通過させながら、標的物質を保持するのに十分な膜細胞のサイズが小さいはずです。これは、分子量カットオフ（MWCO）の概念がUFおよびNF膜に特に関連するようになる場所です。

流体ストリーム内のコンポーネントのサイズ分布を理解することが最重要です。これには、動的な光散乱や顕微鏡などの技術を使用して、フィードストリームの事前の分析が必要です。

膜材料：細孔のサイズと互換性への影響

膜が構築される材料は、その固有の細孔構造、耐薬品性、および全体的な性能において重要な役割を果たします。異なる材料は、さまざまな細孔サイズの範囲とアプリケーションに役立ちます。

• ポリマー膜： これらは最も一般的なタイプであり、ポリスルホン（PS）、ポリエタルスルホン（PES）、フッ化ビニリデン（PVDF）、酢酸セルロース（CA）、ポリアミド（PA）、ポリプロピレン（PP）などの材料が含まれます。

  • 細孔サイズへの影響： 製造プロセス（たとえば、相反転、ストレッチング）とポリマー自体は、達成可能な孔径範囲と分布を決定します。たとえば、セルロース膜は、親水性の特性が望まれている一般的なろ過によく使用されますが、PVDFはその耐薬品性と広範な細孔サイズの可用性で知られています。ポリアミドは、その優れた塩除去特性のため、ROおよびNF膜の支配的な材料です。
  • 互換性： 膜材料と飼料液（pH、溶媒、酸化剤）と洗浄化学物質との化学的適合性が非常に重要です。互換性のない材料を使用すると、膜の分解、細孔サイズの変化、システムの故障が発生する可能性があります。材料の温度制限は、適合性にも影響します。

• セラミック膜： アルミナ、ジルコニア、チタニアなどの材料で作られたこれらの膜は、通常、より堅牢です。

  • 細孔サイズへの影響： セラミック膜は一般に非常に均一な細孔サイズを提供し、正確な分離に適しています。それらは、MFおよびUFアプリケーションで一般的に見られます。
  • 互換性： それらは、例外的な化学的および熱安定性を示し、高分子膜ができない過酷な化学環境、高温、攻撃的な洗浄体制に耐えることができます。

動作条件：圧力、温度、流量

ろ過プロセスが動作する条件は、細孔サイズの選択と膜性能にも大きな影響を与えます。

• プレッシャー： 説明したように、小さな毛穴の油圧耐性の増加を克服するには、より高い駆動圧力が必要です。選択した膜は、損傷を圧縮または維持することなく、必要な動作圧力に耐えることができなければなりません。圧力が不十分な場合、フラックスは低くなりますが、過度の圧力は膜構造を損傷する可能性があります。
• 温度： 温度は、液体の粘度に影響し、その結果、膜を通るフラックスに影響します。より高い温度は一般に、液体粘度が低く、したがってフラックスが高くなります。ただし、膜材料には温度制限があり、それを超えて構造の完全性または細孔サイズの安定性が損なわれる可能性があります。
• 流量（フラックス）： 目的の透過流量（フラックス）は、重要な設計パラメーターです。より小さな毛穴はより良い分離を提供しますが、それらは本質的に与えられた圧力で低いフラックスを提供します。システム設計は、必要なスループットと分離の必要性のバランスをとる必要があります。より高い流量により、より大きな膜表面積またはより高い動作圧力が必要になる場合があり、資本と運用コストに影響を与えます。

要約すると、適切な膜フィルターポアサイズを選択することは、飼料特性、望ましい分離結果、利用可能な膜材料の特性、および動作環境の実際的な制約を完全に理解する必要がある多面的な決定です。この選択の失敗は、費用のかかる非効率性やプロセスの失敗にさえつながる可能性があります。

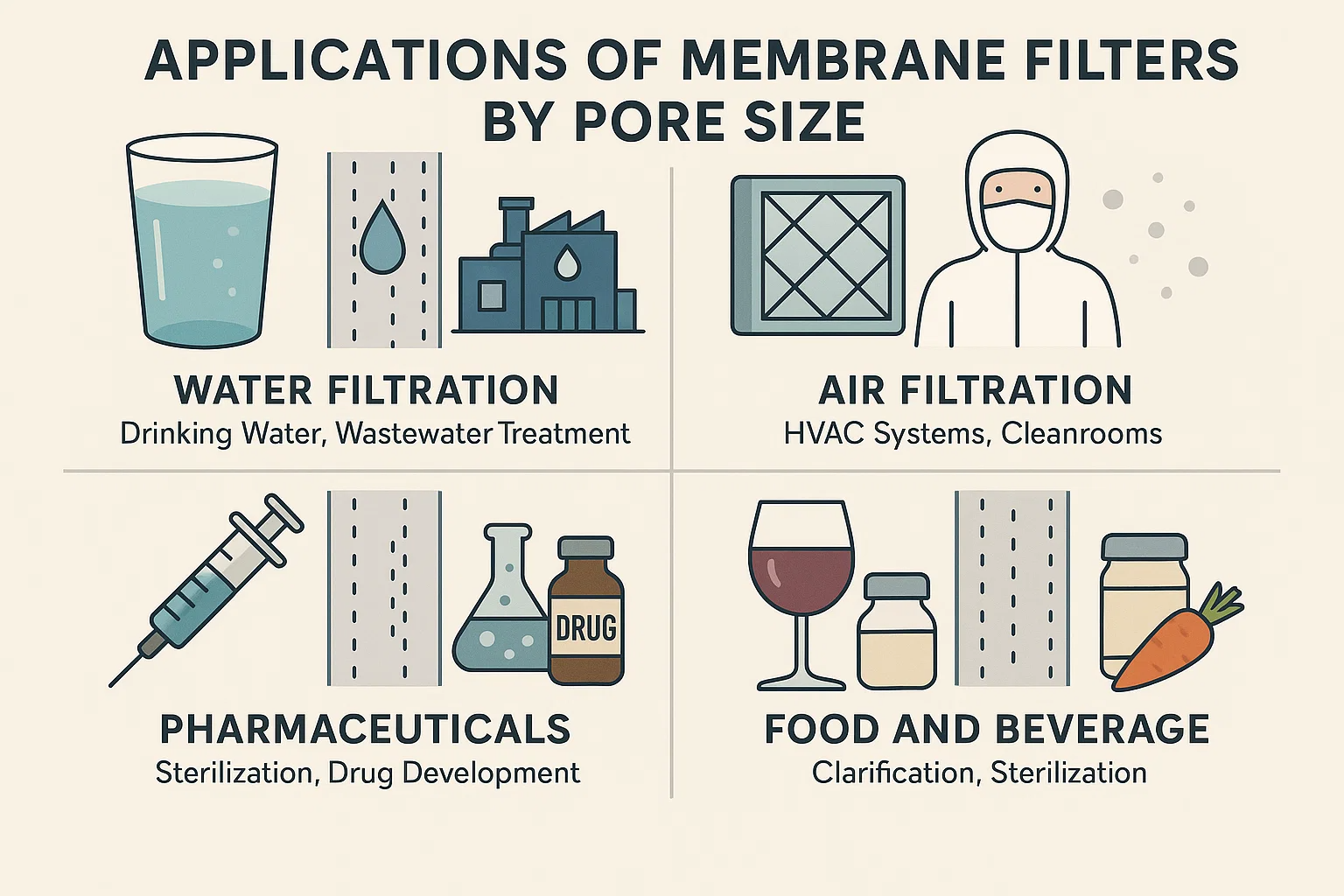

ポアサイズによる膜フィルターのアプリケーション

膜フィルターの能力は、主にその設計された細孔サイズに起因するものと保持されるものを正確に制御する能力により、膨大な産業にわたって不可欠になります。安全な飲料水を確保することから、救命薬の製造まで、これらのフィルターは精製、分離、濃度のプロセスの中心です。

水ろ過：飲料水、廃水処理

膜フィルターは現代の水処理の礎石であり、巨視的な汚染物質から微視的な病原体や溶存塩に至るまでの純度の課題に対処します。

• マイクロフィルトレーション（MF）および限外ろ過（UF）： これらの膜は、毛穴のサイズがあります 0.1〜10 µm（MF） そして 0.01〜0.1 µm（UF） 範囲は、懸濁した固形物、濁度、細菌、原生動物の除去に広く使用されています（ クリプトスポリジウム そして ジアルディア ）、および飲料水源からのウイルス。それらは、より進行した膜システムのための優れた治療前のステップであり、ファウリングからより細かい膜を保護します。廃水処理では、MF/UFは、懸濁固形物、細菌、およびいくつかの有機物を効果的に除去することにより、放電または再利用に適した高品質の排水を生成できます。
• ナノフィルトレーション（NF）： 通常、細孔サイズがあります 0.001〜0.01 µm 、NF膜は、多価硬度イオン（カルシウム、マグネシウム）を除去することにより、水軟化のために使用され、飲料水から溶存有機炭素（DOC）、色、合成有機化合物（農薬など）のレベルを低下させるために使用されます。これは、UFよりも高品質の透過を提供します。
• 逆浸透（RO）： 効果的に <0.001 µm 「Pore」サイズ（溶液拡散を介して動作）、RO膜は、浄水の究極の障壁です。彼らは重要です 淡水化 海水と汽水の水、飲料水を生産します。 ROは製造にも不可欠です 超純水 ほぼすべての溶解した塩と不純物を除去することにより、電子機器、医薬品、発電などの産業で必要です。

空気ろ過：HVACシステム、クリーンルーム

「細孔サイズ」という用語は通常液体ろ過に関連していますが、原理は空気（ガス）ろ過に等しく適用されます。そこでは、膜が空中粒子を除外します。

• マイクロフィルトレーション（MF）（およびHEPA/ULPAメディア）： 個別の細孔サイズではなく粒子除去効率によって分類されることが多い特殊な膜のような培地が使用されます。例えば、 HEPA（高効率微粒子空気） フィルターは通常、粒子の99.97％をキャプチャします $0.3\mu m$ サイズ、そして ULPA（超低微粒子空気） フィルターはさらに細かいです。これらは重要です：
  • HVACシステム： ほこり、花粉、カビの胞子、およびいくつかのアレルゲンを除去することにより、屋内大気の質を向上させます。
  • クリーンルーム： 半導体の製造、医薬品生産、および繊細な研究に不可欠な高度に制御された環境（例：ISOクラス1から9）の作成と維持。サブミクロン粒子でさえ汚染または欠陥を引き起こす可能性があります。

医薬品：滅菌、医薬品開発

製薬業界の厳しい純度要件により、膜フィルターは不可欠です。

• マイクロフィルトレーション（MF）： パッケージング前の液体の滅菌ろ過（培地、バッファー、眼科ソリューションなど）は一般的なアプリケーションです 0.1または0.2 µm MF膜は、熱に敏感な有効成分を避けながら、細菌と真菌の除去を確保します。
• 超高ろ過（UF）： UF膜（通常 0.01〜0.1 µm または特定のmwcos）は次のために不可欠です。
  • タンパク質濃度と精製： 濃縮治療タンパク質、酵素、およびワクチン。
  • 拡散： タンパク質精製中に塩を除去したり、緩衝液を交換したりします。
  • ピロゲン除去： 注射用の水からエンドトキシン（ピロゲン）を除去する（WFI）。
• ナノフィルトレーション（NF）および逆浸透（RO）： UF/ROシステムの飼料水の前処理と生成に使用される 医薬品グレードの水 （例えば、精製水、注射用の水）溶解塩や有機化合物を含む非常に低いレベルの不純物を必要とする。

食品と飲み物：説明、滅菌

膜フィルターは、幅広い食品および飲料製品の品質、貯蔵寿命、および安全性を高めます。

• マイクロフィルトレーション（MF）：
  • 飲料の説明： ワイン、ビール（酵母、バクテリア、ヘイズ粒子を除去）、およびフルーツジュースの説明。
  • 乳製品処理： 牛乳の低温殺菌（熱のない細菌の負荷の減少）、牛乳成分の分別。
• 超高ろ過（UF）：
  • タンパク質濃度： 濃縮乳タンパク質（チーズの生産など）、ホエイタンパク質濃度。
  • ジュースの説明： 風味を維持しながら、ジュースから懸濁した固体と高分子を除去します。
• ナノフィルトレーション（NF）：
  • 砂糖精製： 砂糖溶液の脱塩と精製。
  • ジュース濃度： 同時脱灰を伴うジュースの部分濃度。
• 逆浸透（RO）：
  • 集中： コーヒー、フルーツジュース、乳製品などの熱敏感な液体の濃度は、蒸発と比較して省エネを提供します。
  • 加工用の水： 製品の処方と洗浄のために高純度の水を提供します。

産業用途：化学処理、石油、ガス

消耗品を超えて、膜フィルターは重工業における重要な分離と精製のニーズに対応しています。

• マイクロフィルトレーション（MF）および限外ろ過（UF）：
  • 廃水処理： 産業排水からの懸濁した固形物の一般的な明確化と除去。
  • エマルジョン破壊： 石油およびガス産業の金属加工液または生産された水の水から油を分離します。
  • 触媒回復： 反応混合物から貴重な触媒を保持します。
  • 前処理： 他の下流の機器とより細かい膜を保護します。
• ナノフィルトレーション（NF）および逆浸透（RO）：
  • プロセスの浄化： ボイラー、冷却塔、製造プロセスに高純度の水を提供します。
  • 製品の回復： 廃棄物の流れから貴重な化学物質を回収します。
  • ブライン集中： さまざまな化学プロセスに塩溶液を濃縮します。
  • 化学分離： 化学合成または精製ステップで特定の成分を分離します。

膜フィルターの細孔サイズを決定する方法

細孔サイズは膜フィルターの基本的な特徴ですが、必ずしも単純な直接的な測定ではありません。代わりに、多くの場合、標準化されたテストを通じて推測されるか、品質管理プロセスに基づいてメーカーによって提供されます。正確な細孔サイズの決定は、意図したアプリケーションで膜が予想どおりに実行されるようにするために重要です。

メーカーが提供する仕様

膜フィルターの細孔サイズを知る最も一般的な方法は、 メーカーが提供する技術仕様とデータシート 。評判の良いメーカーは、製品の品質管理と特性評価に多額の投資をしています。これらの仕様は通常、以下をリストします。

• 公称細孔サイズ： これは一般的な分類であり、平均細孔サイズを示しています。これは、膜が特定のサイズ以上の特定の粒子を保持するように設計されていることを意味します。たとえば、0.2 µmの公称フィルターは、そのサイズで粒子の99.9％を保持する場合があります。それは平均であり、すべての毛穴がまさにそのサイズであることを意味するものではありません。
• 絶対的なポアサイズ： これはより正確な仕様であり、指定されたサイズよりも大きいすべての粒子が保持されていることを示しています（多くの場合、特定のテスト条件下で100％保持）。これは、微生物の完全な除去が必要な滅菌ろ過などの用途にとって重要です。
• 分子量カットオフ（MWCO）： 限外ろ過およびナノフィルトレーション膜の場合、製造業者はしばしばダルトンでMWCOを指定します。これは、特定の球状タンパク質（またはデキストラン）の90％が膜によって保持される分子量を記述します。これは、分子分離の細孔サイズの機能的尺度です。
• 特定の生物の保持率： 特に医薬品または水処理の用途では、メーカーは特定の細菌を保持する膜の能力を指定する場合があります（例えば、 Brevundimonas diminuta 0.22 µmの滅菌フィルター）またはウイルスの場合。これにより、パフォーマンスの実用的でアプリケーション指向の尺度が提供されます。

さまざまなメーカーが「名目」対「絶対」に対してわずかに異なるテスト方法または定義を使用する可能性があるため、ブランド間の仕様を比較するには慎重に検討する必要があることに注意することが重要です。

テスト方法：バブルポイントテスト、顕微鏡分析

メーカーの主張を超えて、膜フィルターの有効な細孔サイズと完全性を特徴付けたり検証したりする確立された方法があります。

1。バブルポイントテスト

バブルポイントテスト 膜フィルターで最大の細孔サイズを決定し、膜の完全性を検証するために、広く使用されている非破壊的な方法です。これは、表面張力によって毛穴に保持されている液体がガス圧によって強制される可能性があるという原則に基づいています。

• 原理： 膜は最初に液体（水やアルコールなど）で濡れており、すべての細孔を満たします。次に、ガス圧力（通常は空気または窒素）が湿った膜の片側に適用され、反対側は大気（または液体に水没した）に開いています。ガスの圧力が徐々に上昇すると、最終的に液体を保持する表面張力が最大の細孔に覆われます。この「バブルポイント」では、膜の湿った側から泡の連続した流れが現れます。
• 計算： これが発生する圧力は、若いラプレス方程式による最大の細孔サイズに直接関連しています。
• p =（ 4γCOSθ ）/D：
  • P バブルポイント圧力です
  • γ 湿潤液の表面張力です
  • θ 細孔壁を備えた液体の接触角です（しばしばと想定されています 0 ∘ 完全な濡れのために、そう cos θ = 1 ））
  • D 最大の細孔の直径です。

バブルポイントテストは、品質管理、製造の欠陥の検出、または使用中の膜が損傷または損傷または侵害されている（例えば、化学攻撃や過度の圧力による）かどうかを検証するのに優れています。予想よりも低いバブルポイントは、より大きな毛穴が存在することを示し、完全性の喪失を意味します。

2。顕微鏡分析（例：電子顕微鏡）

細孔構造のより直接的な視覚評価のために、特に次のように高度な顕微鏡技術を採用できます。

• 走査型電子顕微鏡（SEM）： SEMは、膜表面と断面の高解像度画像を提供し、細孔の直接的な視覚化を可能にします。バブルポイントテストのような機能的な細孔サイズを与えませんが、孔の形態、分布、および全体的な膜構造を明らかにすることができます。その後、最新の画像分析ソフトウェアを使用して、目に見える細孔のサイズを測定し、細孔サイズ分布を生成できます。
• 透過型電子顕微鏡（TEM）： TEMは、さらに高い倍率と解像度を提供し、UF、NF、およびRO膜の非常に細かい細孔、特に内部構造を特徴付けるのに役立ちます。

研究開発には非常に貴重ですが、顕微鏡分析は通常、実験方法であり、その複雑さとコストのために孔径検証のための定期的なインプロセスまたはフィールドテストではありません。

正確な細孔サイズの決定の重要性

いくつかの理由で、細孔サイズの正確な決定が最も重要です。

• パフォーマンス保証： 膜が望ましい分離効率を達成することを保証します（例えば、不妊、透明度、溶質拒絶）。
• プロセスの最適化： 特定の用途に適した膜を選択し、過剰ろ過（細孔が小さすぎる、コストが高く、流動的な流動性が低い）またはろ過不足（毛穴が大きすぎる、純度が不十分）を防ぐのに役立ちます。
• 品質管理： 製造業者とエンドユーザーにとって重要な品質管理尺度として機能し、バッチの一貫性と製品の完全性を確認します。
• トラブルシューティング： 有効な細孔サイズを変える可能性のあるファウリング、損傷、製造の欠陥などの問題の診断に援助。

本質的に、膜フィルターの細孔サイズを理解して検証することは、単なる学術演習ではありません。これは、効果的なろ過システムの設計、操作、維持における重要なステップです。

細孔サイズに関連する一般的な問題

膜フィルターは非常に効果的な分離ツールですが、それらの複雑な細孔構造により、いくつかの運用上の問題の影響を受けやすくなります。ファウリング、詰まり、整合性テストの必要性など、これらの課題の多くは、本質的に膜の細孔サイズとろ過される液体との相互作用に関連しています。

ファウリング：細孔サイズが膜のファウリングにどのように影響するか

ファウリング おそらく、膜ろ過における最も広範で重要な課題です。これは、膜細孔または膜内の不要な材料の蓄積を指し、透過流束（流量）の減少および/または流束を維持するために必要な膜貫通圧（TMP）の増加をもたらします。この蓄積は、基本的に有効な細孔サイズを縮小し、流れに対する抵抗を増加させます。

毛穴のサイズがファウリングにどのように影響するか：

• 細孔サイズが小さく、ファウリング傾向が高くなります。 細孔が小さな毛穴（UF、NF、RO）を持つ膜は、一般的に、小さなコロイド、高分子、溶解した有機物を含むより広い範囲の物質を拒否し、膜表面または吸着する可能性のある有機物を含む、より幅広い範囲の物質を拒否しているため、ファウリングの影響を受けやすくなります。よりタイトな構造は、より多くの相互作用のためにより多くのサイトを提供し、ファウラントが通過するためのスペースが少なくなります。
• ポアプラグ： 膜の細孔よりも大きい粒子または分子は、表面に蓄積し、「ケーキ層」を形成します。この層は二次フィルターとして機能し、抵抗を加え、フラックスを減らします。
• 孔のブロック/吸着： より小さなファウラン、特に溶解した有機分子は、細孔の内面に吸着したり、細孔の入り口を塞いだり、細孔径を効果的に減らしたりすることができます。これは、表面のファウリングよりもきれいにするのが難しいことがよくあります。
• バイオフーリング： 微生物（細菌、菌類、藻類）は、膜表面に付着して増殖し、粘着性のバイオフィルムを形成します。このバイオフィルムは、毛穴を迅速に覆い、フラックスを大幅に妨げ、効果的に管理しないと不可逆的な損傷を引き起こすことさえあります。細孔サイズは生物学的付着を防ぎませんが、密度の高い膜は浸透を制限する可能性があります。

ファウリングはろ過効率を低下させ、エネルギー消費を増加させ（圧力要件が高くなっているため）、膜寿命を短くし、頻繁な洗浄または交換を必要とします。これらはすべて運用コストに追加されます。

詰まり：問題と予防戦略

詰まり 多くの場合、より大きな粒子または凝集体によって膜の毛穴が完全にブロックされるようになり、フラックスの劇的なまたは完全な損失をもたらす重度のファウリングです。ファウリングは徐々に減少する可能性がありますが、目詰まりはさらに突然になります。

詰まりに関連する問題：

• 不可逆的なダメージ： 重度の目詰まりにより、膜を掃除することが不可能になり、時期尚早の交換につながる可能性があります。
• 不均一な流れ分布： 部分的に詰まった膜は、膜表面を横切る不均一な流れにつながり、より高い圧力とストレスの局所的な領域を生成する可能性があります。
• システムシャットダウン： 頻繁に詰まりすると、洗浄または膜交換のためのシステムダウンタイムが必要であり、生産性に影響を与えます。

詰まりのための予防戦略：

• 効果的な前処理： これは最も重要な戦略です。粗いフィルター（例：カートリッジフィルター、粒状媒体フィルター）またはMF膜を使用して、UF、NF、またはROシステムの前にプレフィルターとして使用すると、より大きな懸濁固体を除去し、より細かい膜の負荷を減らすことができます。
• 適切な細孔サイズの選択： 飼料水質と適用される前処理のレベルに適した細孔サイズを選択します。過度のフィルタリング（特定のフィードには細孔サイズが小さすぎる）は、詰まりを悪化させます。
• 最適化されたフローダイナミクス： 接線流量ろ過（TFF）の適切なクロスフロー速度で動作すると、ファウラン剤を膜表面から遠ざけて、ケーキ層の形成を最小限に抑えることができます。
• 定期的な清掃体制： 化学物質洗浄（洗浄またはCIP）および/または物理的洗浄（MF/UFのバックフラッシュなど）のスケジュールを実装して、不可逆的に詰まる前に蓄積されたファウラントを除去します。

整合性テスト：一貫した細孔サイズとパフォーマンスの確保

特に絶対粒子または微生物保持（滅菌ろ過など）を必要とする用途での膜性能における細孔サイズの重要な役割を考えると、 整合性テスト 最も重要です。整合性テストにより、膜の細孔構造は無傷のままであり、意図されたより大きな毛穴を効果的に作成する欠陥、亀裂、またはバイパスチャネルがないことを確認します。

• なぜそれが重要なのか： 単一の製造上の欠陥または運用上の損傷（例えば、過度の圧力、化学攻撃、または取り扱いによる）でさえ、「ピンホール」または裂傷を引き起こす可能性があります。このような欠陥は、設計されたポアサイズの排除をバイパスし、汚染物質が通過できるようになり、ろ過プロセス全体が損なわれます。
• 一般的な方法：
  • バブルポイントテスト： 説明したように、これは主要な方法です。バブルポイント圧力の低下は、大きな欠陥を示します。
  • 拡散テスト： バブルポイントの下の圧力で、湿った毛穴を通るガスの流れを測定します。過度の流れは欠陥を示します。
  • 圧力保持テスト： 密閉されたガス圧力湿潤フィルターでは、圧力減衰を経時的に測定します。急速な圧力降下は漏れを示唆しています。
  • フォワードフローテスト： 拡散テストと同様ですが、大きな欠陥を通る拡散とバルクの流れの両方を含む総ガスの流れを測定します。

整合性テストは、重要なろ過プロセスの前後に（特に医薬品および滅菌アプリケーションで）、およびサイクルの洗浄後に日常的に実行されます。膜の効果的な細孔サイズのパフォーマンスが、その運用寿命を通じて維持されることを保証します。

要約すると、ファウリングや目詰まりなどの膜細孔のサイズに関連する問題の管理には、慎重な治療、最適化された動作、堅牢なクリーニングを含む積極的な戦略が必要です。さらに、定期的な整合性テストは、膜の重要なサイズ排除能力が妥協しないままであるという自信を提供します。

右膜フィルターの選択

ポアサイズが何を意味するのかを理解することから、多様なアプリケーションを把握することから、 右 特定のニーズのための膜フィルター。この決定はめったに簡単ではなく、最適なパフォーマンス、効率性、経済的実行可能性を確保するために、いくつかの重要な要因の体系的な評価が含まれます。

特定のろ過のニーズを評価します

最初で最も重要なステップは、ろ過プロセスの目的を明確に定義することです。自問してください：

• 望ましい結果は何ですか？ あなたはしようとしていますか：
  • 液体を明確にします（濁度を取り除きます）？
  • 溶液を滅菌する（細菌/ウイルスを除去）？
  • 貴重な製品（タンパク質など）を集中しますか？
  • 溶解した塩または特定のイオンを除去しますか？
  • 水をウルトラピアレベルに浄化しますか？
• 必要な純度レベルは何ですか？ 残留汚染物質の最大許容濃度またはサイズはどのくらいですか？これにより、必要なポアサイズを直接ガイドします。たとえば、一般的な明確化には0.45 µmのフィルターで十分かもしれませんが、滅菌ろ過には0.22 µmまたはタイトフィルターが必要です。
• フィードストリームの性質は何ですか？ それは液体ですか、それともガスですか？その典型的な粒子状負荷または溶解した固体含有量は何ですか？それは非常に粘性がありますか、それとも比較的薄いですか？
• 必要なスループット（流量）は何ですか？ 時間単位あたりどのくらいの液体またはガスを処理する必要がありますか？これは、膜タイプだけでなく、必要な膜表面積全体にも影響します。
• 規制要件は何ですか？ 医薬品、食品、飲料、または飲料水の用途には、フィルターのパフォーマンスを決定する特定の規制基準（FDA、USP、WHO）がある場合があります。

これらのニーズを明確に理解すると、潜在的な膜タイプ（MF、UF、NF、RO）と対応する孔サイズの範囲が絞り込みます。

ろ過されている流体の特性を考慮します

汚染物質を超えて、液体自体の特性は、特に膜材料の互換性に関して、膜選択に重要な役割を果たします。

• 化学組成：
  • PH： 流体のpHは膜材料と互換性がなければなりません。一部の材料は、高酸性またはアルカリ性の状態で急速に劣化しています。
  • 溶媒の存在： 有機溶媒は、特定のポリマー膜を膨らみ、溶解、または深刻に損傷する可能性があります。セラミック膜または特定の溶媒耐性ポリマー（例：PVDF）が必要になる場合があります。
  • 酸化剤： 強い酸化剤（塩素など）は、多くの膜材料、特にポリアミドRO/NF膜を損傷する可能性があります。塩素耐性膜または塩素除去のための前処理が必要になる場合があります。
• 温度： 動作温度範囲は、膜材料の耐性制限内でなければなりません。高温は、膜の分解または細孔構造の変化を引き起こす可能性があります。逆に、非常に低い温度が液体の粘度を増加させ、流動性を低下させる可能性があります。
• 粘度： 非常に粘性のある液体は、細孔サイズに関係なく、望ましい流量を達成するために、より高い動作圧またはより大きな膜表面積を必要とします。
• ファウリングの可能性： 液体が膜を汚す可能性を評価します。懸濁した固体、コロイド、溶存有機物、または微生物を含む液体には、より堅牢な前処理、特定の膜材料、または効果的な洗浄戦略が必要です。接着に抵抗する表面特性を持つ膜（たとえば、水溶液の親水性表面）が有益です。

さまざまな膜タイプの費用対効果を評価します

膜ろ過システムに関連する資本と運用コストは、選択した技術とその規模によって大きく異なります。

• 資本支出（CAPEX）：
  • 膜コスト： より細かい細孔膜（ro> nf> uf> mf）は、複雑な製造により、一般に単位面積あたりより高価です。
  • システムコンポーネント： より高い圧力操作（RO、NF）には、より堅牢なポンプ、圧力容器、および配管が必要であり、初期セットアップコストが増加します。
• 運用支出（OPEX）：
  • エネルギー消費： ポンプコストは、動作圧力と流量に直接比例します。最高圧力を必要とするROシステムは、最高のエネルギー消費量を持っています。
  • 膜交換： 寿命は、アプリケーション、飼料品質、および洗浄レジメンによって異なります。微細孔膜を交換することは、かなりの繰り返しコストになる可能性があります。
  • 化学物質と手順の清掃： ファウリングと戦うために必要な清掃の頻度と攻撃性は、運用コストに貢献します。
  • 治療前のコスト： 膜を保護するために必要な前治療のレベルも、全体的な運用予算を追加します。

実行することが重要です 総所有コスト（TCO） 初期投資と長期営業費用の両方を考慮する分析。時には、より良いファウリング抵抗や寿命が長くなるとわずかに高価な膜に投資すると、システムの寿命にわたってエネルギー、清掃、交換コストの大幅な節約につながる可能性があります。逆に、NFが十分な場合にROシステムを選択するだけで、資本とエネルギーの不必要な支出かもしれません。

これらの織り込まれた要因（あなたのろ過目標、流体の特性、経済的意味合い）を慎重に検討することにより、特定のアプリケーションに最適な細孔サイズと特性を備えた膜フィルターを選択するという情報に基づいた決定を下すことができます。このホリスティックなアプローチは、効果的なろ過だけでなく、持続可能で費用効率の高い操作を保証します。

まだ質問がありますか？ Hangzhou nihaowaterに連絡するだけで、を助けたいと思います
