現実世界の廃水プロセス制御のための F/M 比をマスターする

生物学的廃水処理では、活性汚泥プロセスは数学的確実性として扱われることがよくあります。しかし、経験豊富なプロセス エンジニアは、それがより不安定なエコシステムのように動作することを知っています。このエコシステム管理の中心となるのは、 食品対微生物（F/M）比 .

標準的な操作マニュアルには厳格な公式が記載されていますが、真のプロセスを習得するには、F/M が変動する有機化学、季節動態、リアルタイム センサーの制限とどのように相互作用するかを理解する必要があります。このガイドは、基本的な計算を超えて、最新のプラント最適化のための実用的な、現場でテストされた洞察を提供します。

1. F/M 比の概要: 生物学的運動バランス

F/M 比は、生物反応器に入る生分解性有機基質の質量と、安定化に専念する活性従属栄養細菌の質量との間の熱力学的関係を定義します。

• 「食」（F）： 有機ローディングの質量率。伝統的に生化学的酸素要求量 (BOD) によって定義されていますが、これは微生物の異化に利用できる揮発性炭素質化合物を表します。
• 「微生物」（M）： 曝気池の境界内に存在する活性な細胞バイオマスで、炭素質の酸化と生物凝集の両方を引き起こします。

理想的なシステムでは、この比率により細菌は成長後期の衰退期または内因性呼吸期の初期に維持されます。スケールがいずれかの方向に傾きすぎると、汚泥の塊の物理的構造が劣化し、汚泥体積指数 (SVI) が変化し、総懸濁物質 (TSS) および栄養素の制限に関する規制違反の危険が生じます。

2. 動的数学: 待ち時間とスラッジの「純度」を考慮する

F/M の教科書的な数学的表現は単純ですが、そのコンポーネントには運用上の罠が隠されています。

純粋なテキストの数式

米国帝国単位:
F/M = (流入水 BOD、mg/L * 流量、MGD * 8.34) / (MLVSS、mg/L * 流域容積、MG * 8.34)

メートル単位:
F/M = (流入水 BOD、mg/L * 流量、m3/日) / (MLVSS、mg/L * 流域容積、m3 * 1,000)

情報の獲得: 5 日間の BOD 待機時間の罠を打破する

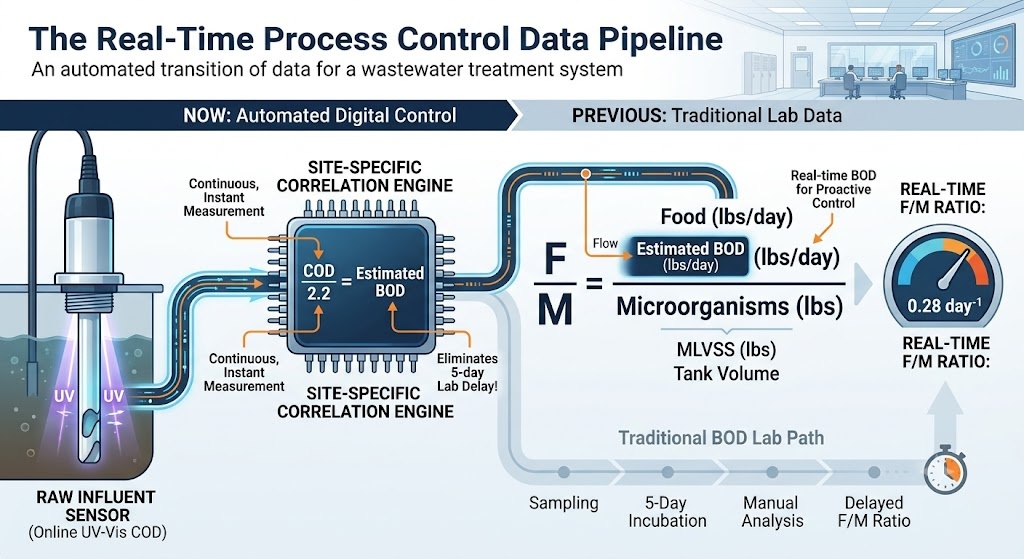

古典的な F/M 制御の最大の欠点は、標準的な BOD5 が 5 日間の潜伏期間を必要とすることです。 5 日遅れ指標を使用して動的なプラントを管理すると、先週の危機を常に解決できます。

先進的な施設はダイナミックなシステムを構築することでこれを回避します。 COD対BODまたはTOC対BODの相関行列 。生の国内の都市流入水は通常、2.0:1 ～ 2.5:1 の COD:BOD 比を示します。ただし、施設が工業用部分 (食品加工、化学製造など) を受け入れている場合、この比率は 4.0:1 に急増するか、時間ごとに変化する可能性があります。

[リアルタイムの食品推定値] = 毎日の COD (2 時間の消化またはオンライン UV-Vis による) / 部位固有の相関係数

一次排水堰でオンライン UV-Vis 分光光度計を利用することで、オペレーターは、有毒な過負荷の発見が 5 日も遅れることなく、リアルタイムで有機「スラグ」を捕捉し、プロセス指標を即座に調整することができます。

MLVSS から MLSS への「純度」部分

分母の MLVSS を MLSS に置き換えるのは重大な間違いです。 MLSS には、非生物学的不活性固体 (細粒、沈泥、沈殿したリンなどの固定懸濁固体) が含まれます。

健全な自治体の工場は、 MLVSS/MLSS 比 (純度指数) 0.75 ～ 0.85 。合流式下水道システムまたは不適切な沈砂溝を備えたプラントで大雨が発生した場合、不活性沈砂が曝気槽に流れ込み、比率が 0.60 を下回ります。揮発性画分（摂氏550度の揮発性マッフル炉試験によるMLVSS）を検査しない場合、微生物の労働力を数学的に過大評価し、システムへの供給が大幅に不足し、予期せぬバイオマス枯渇を引き起こすことになります。

3. 高度な計算シナリオ: 産業の変化

基本的な自治体の計算を超えて、工業用食品加工工場が予期せぬ有機的急増を自治体システムに投入するという高度なシナリオを見てみましょう。

午前 8 時に収集されたフィールド データ:

• 流入流量: 4.0MGD
• 一次排水 COD (迅速検査による): 600mg/L
• この特定の産業構成における過去の COD:BOD 係数: 2.4:1
• 曝気タンク容量: 120万ガロン (MG)
• MLSS濃度: 3,500mg/L
• 現在の揮発性有機留分 (MLVSS/MLSS): 72% は最近の雨天によるシルト流出によるもの

ステップ 1: リアルタイム推定 BOD (食品) を計算する

推定流入水 BOD = 600 mg/L COD / 2.4 = 250 mg/L BOD
適用される食品 = 250 mg/L * 4.0 MGD * 8.34 = 8,340 ポンドの BOD/日

ステップ 2: 真の生物学的質量 (微生物) を計算する

真の MLVSS 濃度 = 3,500 mg/L MLSS * 0.72 = 2,520 mg/L MLVSS
活性微生物 = 2,520 mg/L * 1.2 MG * 8.34 = 25,220 ポンドの MLVSS

ステップ 3: リアルタイム F/M を計算する

F/M 比 = 8,340 ポンド BOD / 25,220 ポンド MLVSS = 0.33 日 ^-1

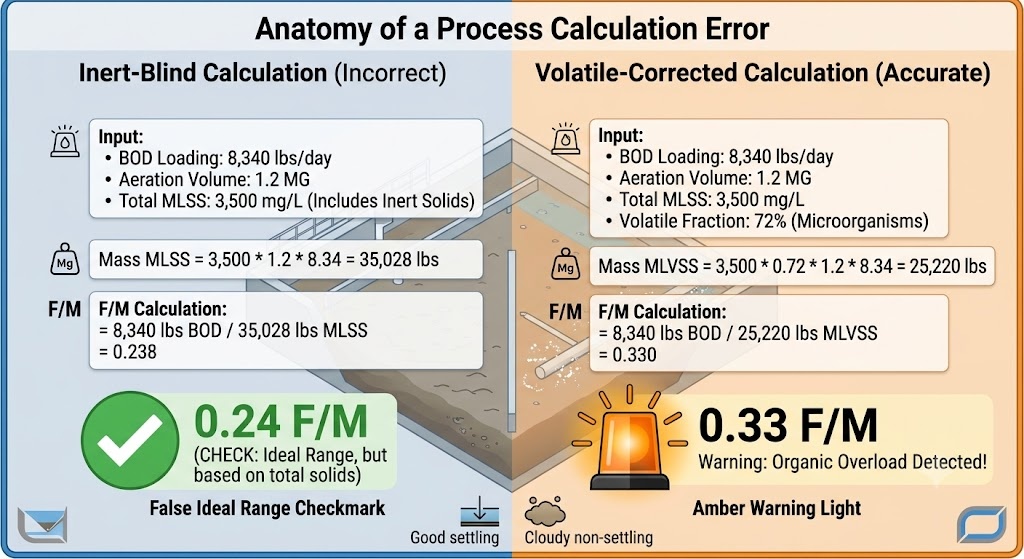

運用上の洞察: オペレーターが計算に誤って合計 MLSS を使用した場合、計算された F/M は 0.24 と表示され、従来のシステムが完全に安定していることを示します。実際には、真の生物学的負荷は 0.33 で、従来の処理の上限に近づいており、バイオマスの流出を防ぐために汚泥の廃棄を直ちに抑制するようオペレーターに警告しています。

4. 理想的な F/M 範囲と動的温度係数

動作目標範囲は、施設の特定の工学設計と一致する必要があります。

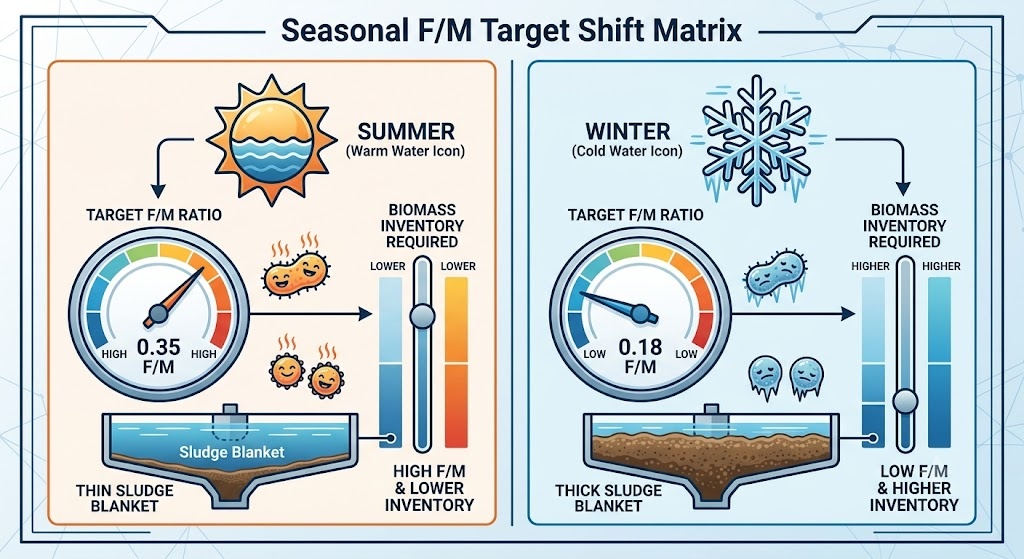

教科書で無視されている温度係数

微生物の酵素活性は温度に大きく依存し、修正アレニウス方程式によって支配されます。廃水温度が 10 ℃下がるごとに、生物学的代謝率はおよそ 50% 減少します。

• 夏季運用（25℃）： 微生物は代謝率が高いです。彼らは食べ物を急速に消費します。動的処理速度が負荷速度と一致するため、より高い F/M 比 (0.35 など) を安全に実行できます。
• 冬季動作 (10°C): 微生物の活動が鈍くなります。同じ量の入ってくる BOD を処理するには、微生物の労働力のサイズを増やす必要があります。オペレータは、MLVSS 目標を意図的に上げて、より「現場での」処理能力を提供することで、より低い F/M 比 (例: 0.18) を目標にする必要があります。

5. 高い F/M 比のトラブルシューティング: 有機過負荷と構造的分散

高い F/M 比 (従来のシステムで >0.50) は、利用可能な炭素質エネルギーが立っているバイオマスの代謝能力を超えていることを示します。これは、産業用スラグの投棄、突然の雨水による固形物の水力洗浄、または過度の汚泥廃棄（WAS）が原因です。

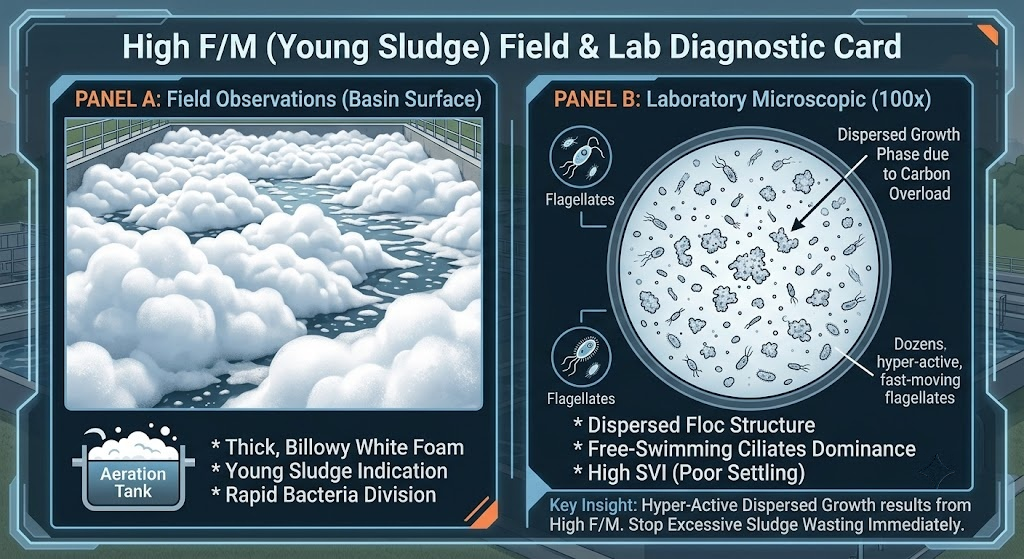

現場での視覚的診断と顕微鏡検査

• 表面現象: 曝気槽は、厚くうねる、流動性の高い水を生成します。 真っ白な泡 。この泡には、対数増殖期の若い細菌が急速に分裂することによって生成される細胞外多糖類と脂質が高濃度で含まれています。
• 微細構造: 100 倍の倍率で見ると、汚泥の塊は小さく、高度に破壊されており、構造化されたエッジが欠けているように見えます。ワムシや柄のある繊毛虫がまったく存在せず、自由に泳ぐ繊毛虫と鞭毛虫が圧倒的に優勢であることがわかります。

高度な是正措置

1. ステップフィード操作: 施設にステップフィード機能が装備されている場合は、生の流入流を曝気タンクの上部からそらして、中央または後部のゾーン全体に分配します。これにより入口での F/M 比が即座に低下し、返送されたバイオマスが有機的衝撃から保護されます。
2. RAS/WAS 平衡調整: 直ちにすべての WAS ポンプを停止してください。活性汚泥 (RAS) の返送率を高めて、二次清澄装置から反応ゾーンに戻る貯蔵固体の移動を最大化します。

6. 低い F/M 比のトラブルシューティング: Microthrix バルキングとピンフロック

低い F/M 比 (従来のシステムでは <0.15) は、激しい生物学的飢餓環境を表します。微生物の数はその一次エネルギー供給量を超えて増殖しています。

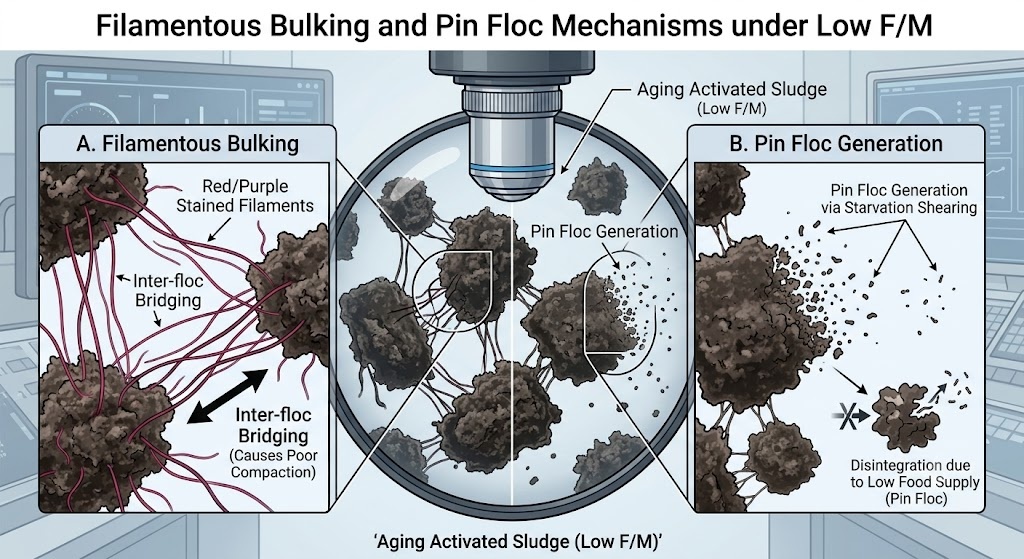

現場での視覚的診断と顕微鏡検査

• 表面現象: 曝気槽では、水の飛沫に耐える、濃密で油っぽい暗褐色または黄褐色の表面のスカム層が形成されます。二次清澄器の表示 ピンフロック ―非常に透明度の高い水柱にもかかわらず、排水堰の上に浮遊する小さな灰のような粒子。
• 微細構造: 汚泥の塊は巨大で黒く、不規則に見えます。髪の毛のような長い束 糸状菌 (例えば マイクロトリクス・パルビセラ または タイプ0041 ）フロックの中心から飛び出し、ギャップを橋渡しし、清澄機内の圧縮を物理的に防ぎます。

飢餓による膨張のメカニズム

食物が不足すると、糸状細菌が標準的な凝集塊形成細菌と競合します。糸状細胞は体積に対する表面積の比がはるかに高いため、高密度のフロックよりも効果的に微量の BOD を除去できます。それらが増殖すると、水を捕捉するクモの巣状のメッシュが形成され、汚泥量指数 (SVI) が上昇し、浄化槽内の汚泥ブランケットが表面に向かって上昇します。

高度な是正措置

1. 増分廃棄プロトコル: 平衡状態を回復するには過剰なバイオマスを除去する必要がありますが、大幅な調整はシステムに衝撃を与える可能性があります。を実装します。 10% ～ 15% の最大無駄遣いルール : 1 日の WAS ボリュームを 24 時間以内に 15% を超えて増加させないでください。
2. 選択的塩素化戦略: 繊維状のバルキングがひどい場合は、目標とする塩素量を RAS ラインに適用します。塩素を正確な速度で投与します。 1 日あたり 1,000 ポンドの MLVSS あたり 2 ～ 5 ポンドの塩素 。フィラメントはフロック構造から外側に伸びているため、最初に塩素にさらされ、内部のフロックを形成するバクテリアを安全に保ちながら塩素を破壊します。

7. プロセス統合: F/M 対 MCRT 運用マトリックス

高度な廃水運用では、F/M を独立した指標として管理しません。これは、数学的には次の逆関数として機能します。 平均セル滞留時間 (MCRT) または 固体保持時間 (SRT) .

F/M が外部ストレッサー (システムに入る食品) を測定するのに対し、MCRT は労働力の内部年齢と定着時間を測定します。

MCRT = システム内の揮発性浮遊固体の総在庫量 / 1 日あたりに廃棄される揮発性固体および失われる廃液の総質量

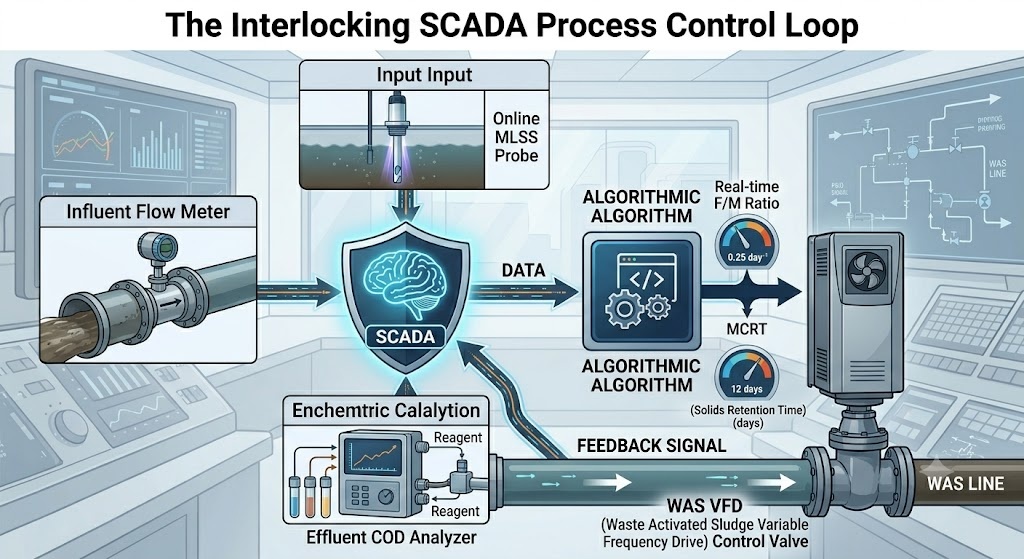

デジタルツインとSCADA自動制御への移行

最新の治療施設は統合されたものを利用しています プロセス制御マトリックス SCADA システム内で。曝気槽の中間点に設置されたオンライン光学 MLSS プローブは、連続的な固体データを提供します。 SCADA システムは、流入ラインおよび WAS ラインのデジタル磁気流量計と組み合わせることで、可変周波数駆動 (VFD) 廃棄ポンプを自動的に調整し、安定した目標 MCRT を維持します。

突然の産業負荷により F/M 比が変化すると、オートメーションが対応する溶存酸素 (DO) 需要の低下を検出し、即座に調整を行うことができます。この統合により、MCRT が安定性のアンカーとして機能し、F/M がリアルタイムの荷重変動を評価する診断ツールとして機能することが保証されます。

8. 要約: 工場管理者向けの要点

活性汚泥プラントを最適化するには、過去の経験則的な方法論を乗り越え、動的なプロセス指標を採用する必要があります。

• 迅速なサロゲートを組み込む: 標準的な 5 日遅れの BOD 検査を 2 時間の COD ベンチ消化またはオンライン UV-Vis 光学センサーに置き換えて、高い F/M ショックをプロアクティブに管理します。
• 灰分を正規化する： 合計 MLSS を使用してプロセス目標を計算しないでください。 MLVSS を優先して、不活性な川のシルトや鉱物の沈殿物から活性生物塊を分離します。
• 動的温度目標を組み込む: 自然な細菌の代謝変動に合わせて、シフト目標の F/M 範囲は冬には低く、夏には高くなります。
• 保守的な無駄遣いを実践する: 1 日の WAS 容量調整の上限を 15% に制限することで、プロセスの振動からシステムを保護します。
