曝気技術は、生物学的処理をサポートし、プロセスの安定性を維持するために酸素を廃水に移す工学的に設計されたプロセスです。
活性汚泥システムでは、曝気により次のような効果が得られます。 溶存酸素 (する) BOD、COD、アンモニアを除去する微生物用。また、完全な混合を保証し、スラッジの沈降や嫌気ゾーンを防ぎます。
ほとんどの自治体および産業処理場では、 エアレーションは総エネルギー使用量の 40 ～ 60% を消費します 、単一最大の運用コストセンターとなっています。
エアレーションは 3 つの機能を同時に実行します。
• 酸素移動 – DO を供給します (通常 1.5 ～ 3.0 mg/L に維持)
• 混合 – バイオマスを浮遊状態に保ちます (MLSS は通常 2,000 ～ 4,000 mg/L)
• プロセスの安定化 – 腐敗状態と臭気の発生を防ぎます
十分な酸素がないと、好気性細菌は有機物を効率的に酸化できません。 0.5 mg/L DO 未満では、硝化性能が急激に低下します。
システムを設計または比較するために、エンジニアは定量化可能なパラメータを使用します。
OTR (酸素移動率)
1 時間あたりに移動する酸素の質量 (kg O₂/hr)。
ソテ (標準酸素移動効率)
標準条件（きれいな水、20°C）下で移動した酸素の割合。
アルファファクター (α)
上水と廃水の状態を考慮した補正係数。
一般的な範囲: 0.6 ～ 0.85。
一般的なパフォーマンス範囲:
| パラメータ | ファインバブルディフューザー | 粗い泡 | 表面曝気装置 |
|---|---|---|---|
| SOTE | 25～35% | 8～15% | 10～20% |
| エネルギー効率 (kgO₂/kWh) | 2.5～6.5 | 1.2～2.5 | 1.5～3.0 |
| 一般的なタンクの深さ | 4～8m | 3～6m | 2～4m |
ファインバブルシステムが実現 2 ～ 3 倍高い酸素効率 粗い泡システムよりも。
酸素要求量は継続的であるため、たとえ効率が小さくても、大幅に増加します。
例:
10,000 m3/日のプラントでは 1,800 kg O₂/日が必要
効率を 15% 向上
→ 年間消費電力量50,000～120,000kWh削減可能
産業用電気料金では、これは設備の設備投資よりもライフサイクル コストに直接影響します。
結論: エアレーションは単なるプロセスステップではありません。これは生物学的廃水処理のエネルギーバックボーンです。
曝気は、生物学的反応速度、汚泥の安定性、およびプラントのエネルギー消費量を決定します。
活性汚泥システムでは、酸素の利用可能性が BOD 除去と硝化性能を直接制御します。
曝気を制御しないと処理能力が低下し、排水の水質が不安定になります。
好気性微生物は溶存酸素 (DO) を使用して有機物を酸化します。
典型的な酸素要求量:
• 1 kg の BOD 除去 → 1.1 ～ 1.5 kg の O₂
• 硝化された NH₄⁺-N 1 kg → O₂ 4.57 kg
高度な植物では、硝化は多くの場合、 総酸素需要量の 60 ～ 70% .
DO が 1.0 mg/L を下回る場合:

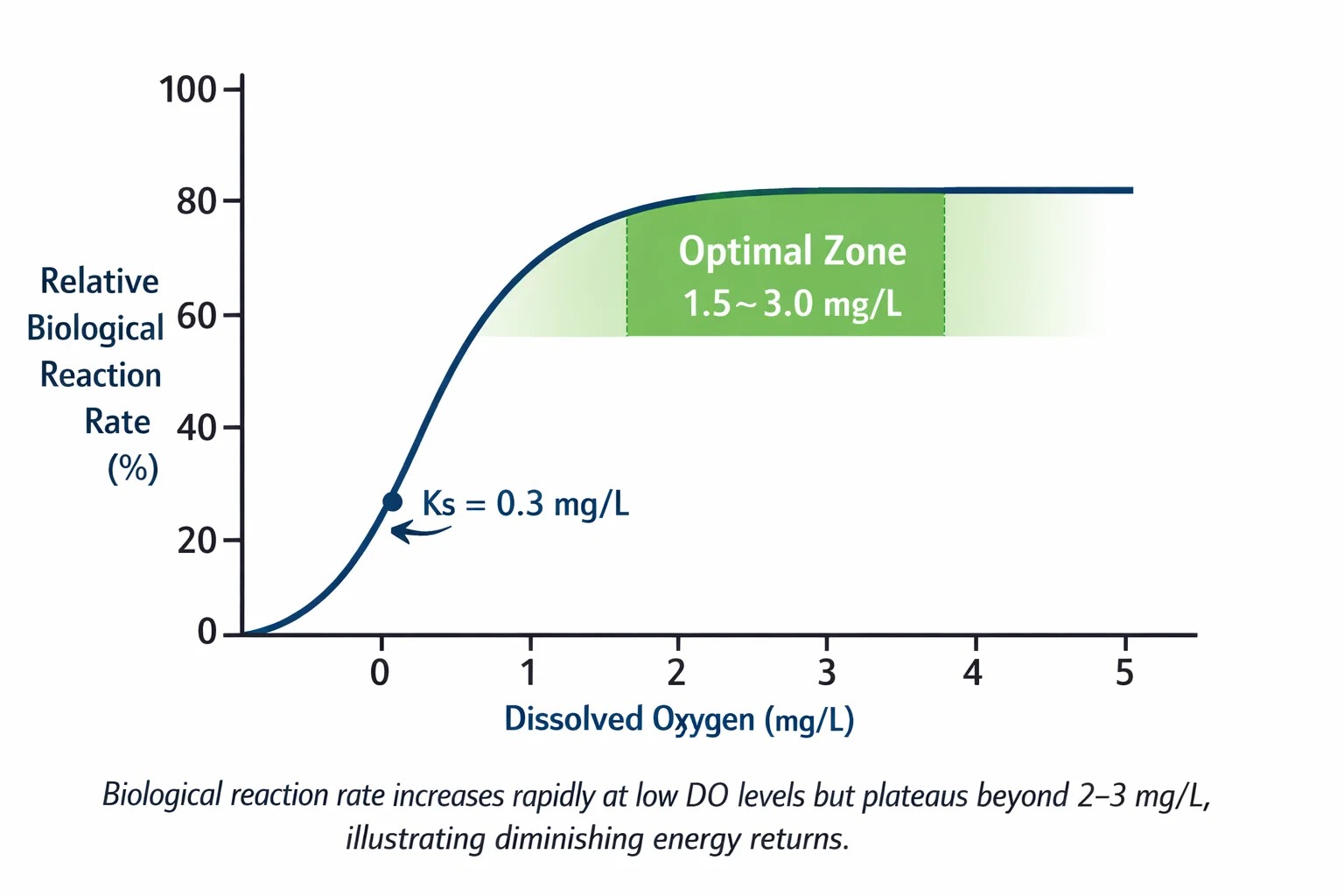

生物の成長が続く モノードキネティクス 、基質または酸素濃度が反応速度をどのように制限するかを説明します。
成長率 ∝ DO / (Ks DO)
場所:
DOが増加すると:
• 0.5 mg/L 未満 → 酸素により反応速度が制限される
• 1.5 ～ 3.0 mg/L の間 → 最適動作範囲
• 3.0 mg/L を超える → パフォーマンスの向上は最小限ですが、エネルギーコストが高くなります
これは、ほとんどの処理施設が標的とする理由を説明しています。 1.5 ～ 3.0 mg/L DO .
低酸素は測定可能な運用上のリスクを引き起こします。
• DO < 0.5 mg/L → 硝化崩壊
• ORP < -100 mV → 嫌気条件
• 汚泥のバルク化確率が増加する
• 流出NH₄-Nスパイク
1 ～ 2 時間の酸素遮断でも、高負荷の産業システムが不安定になる可能性があります。
エアレーションは通常、次の原因となります。
• 工場の総電力消費量の 40 ～ 60%
• 硝化集中型システムでは最大 70%
シナリオ例:
プラント能力: 20,000 m3/日
酸素要求量: 2,500 kg/日
酸素移動効率を 2.0 kg O₂/kWh から 3.5 kg O₂/kWh に改善
→ 年間節約量：200,000kWh
小さな効率の向上は、長期的な大幅な OPEX 削減につながります。
エアレーションとは単に「空気を加える」ことではありません。
それは次のバランスです。
• 酸素要求量
• エネルギー消費量
• 混合要件
・汚泥の性状
正しい曝気設計により、処理の安定性とライフサイクルコストの最適化が保証されます。
曝気技術は、酸素が水中にどのように移動するかによって、拡散空気システム、機械曝気システム、およびジェット曝気システムに分類されます。
各テクノロジーは、酸素移動効率、深さの適合性、資本コスト、エネルギー性能が異なります。
間違ったタイプを選択すると、ライフサイクル コストが 20 ～ 40% 増加する可能性があります。
拡散曝気では、送風機と浸漬ディフューザーを使用して空気を泡として放出します。
これは、現代の自治体のプラントで主流の技術です。
空気は膜またはセラミックディフューザーを通過します。気泡が小さいほど表面積が大きくなり、接触時間が長くなります。
・微細気泡径：1～3mm
• 粗い泡の直径: 4 ～ 10 mm
• 最適なタンクの深さ: 4 ～ 8 m
• SOTE (ファインバブル): 25 ～ 35%
• エネルギー効率: 最大 6.5 kg O₂/kWh
ファインバブルシステムが提供する 2 ～ 3 倍高い酸素効率 粗い泡システムよりも。
・都市活性汚泥
• 工業用生物反応器
• 深部曝気槽
• エネルギーを最適化したプラント
機械的エアレーターは、水面を撹拌することによって酸素を移動させます。
これらは、微細な気泡の拡散ではなく、乱流に依存しています。
インペラまたはローターは水を空気中に放り込み、空気と水の接触を増やします。
• 酸素効率: 1.5 ～ 3.0 kg O₂/kWh
• 有効水深: 2 ～ 4 m
• 混合強度: 高い
• 取り付け: 簡単
• 酸化溝
• ラグーン
• 改修プロジェクト
• 効率よりもシンプルさを優先した設備
機械システムは通常、ファインバブルシステムよりもエネルギー効率は低くなりますが、メンテナンスは容易です。
ジェットエアレーションでは、高速液体ジェットを使用して空気を取り込み、水に混合します。
ポンプが負圧を生成し、ベンチュリ ノズルを通じて水流に空気を引き込みます。
• 深度対応: 最大 10 m
• 酸素効率: 2.0 ～ 4.0 kg O₂/kWh
• 優れた混合
・高負荷排水に適しています。
・産業排水
• ハイソリッド用途
• 均圧タンク
• 深部反応炉
ジェット システムは、混合力と酸素効率のバランスをとります。
| テクノロジー | 酸素効率 (kg O₂/kWh) | 一般的な深さ | エネルギーランク | 混合 Strength | 設備投資レベル |
|---|---|---|---|---|---|
| ファインバブルディフューザー | 2.5～6.5 | 4～8m | 高 | 中等度 | 中 |
| 粗い泡 | 1.2～2.5 | 3～6m | 低い | 高 | 低い |
| 機械的表面 | 1.5～3.0 | 2～4m | 中 | 非常に高い | 中 |
| ジェットエアレーション | 2.0～4.0 | 4～10m | 中–High | 高 | 中–High |
エネルギーに敏感なプラントではファインバブルシステムが主流です。
シンプルさを重視した設置では機械システムが主流です。
ジェット システムは、混合が集中する産業環境で主流です。
選択は以下によって異なります。
• 必要な酸素移動速度 (kg O₂/hr)
• タンクの形状と深さ
• MLSS濃度
•kWhあたりのエネルギーコスト
• メンテナンスへのアクセス性
経験則:
エネルギーの最適化を優先する場合 → ファインバブルディフューザー。
混合強度を優先する場合→機械式またはジェット式。
タンクの深さが > 6 m の場合 → 拡散またはジェット システムが推奨されます。
ニーハオウォーターが主に焦点を当てているのは、 設計されたディフューザーベースのエアレーション システム 、以下のために最適化されています。
• 均一な空気分布
• 高い SOTE パフォーマンス
• 工業用耐久性素材
• カスタムエアフローレイアウト設計
ディフューザーへの供給だけでなく、システムレベルの酸素効率の最適化にも重点が置かれています。

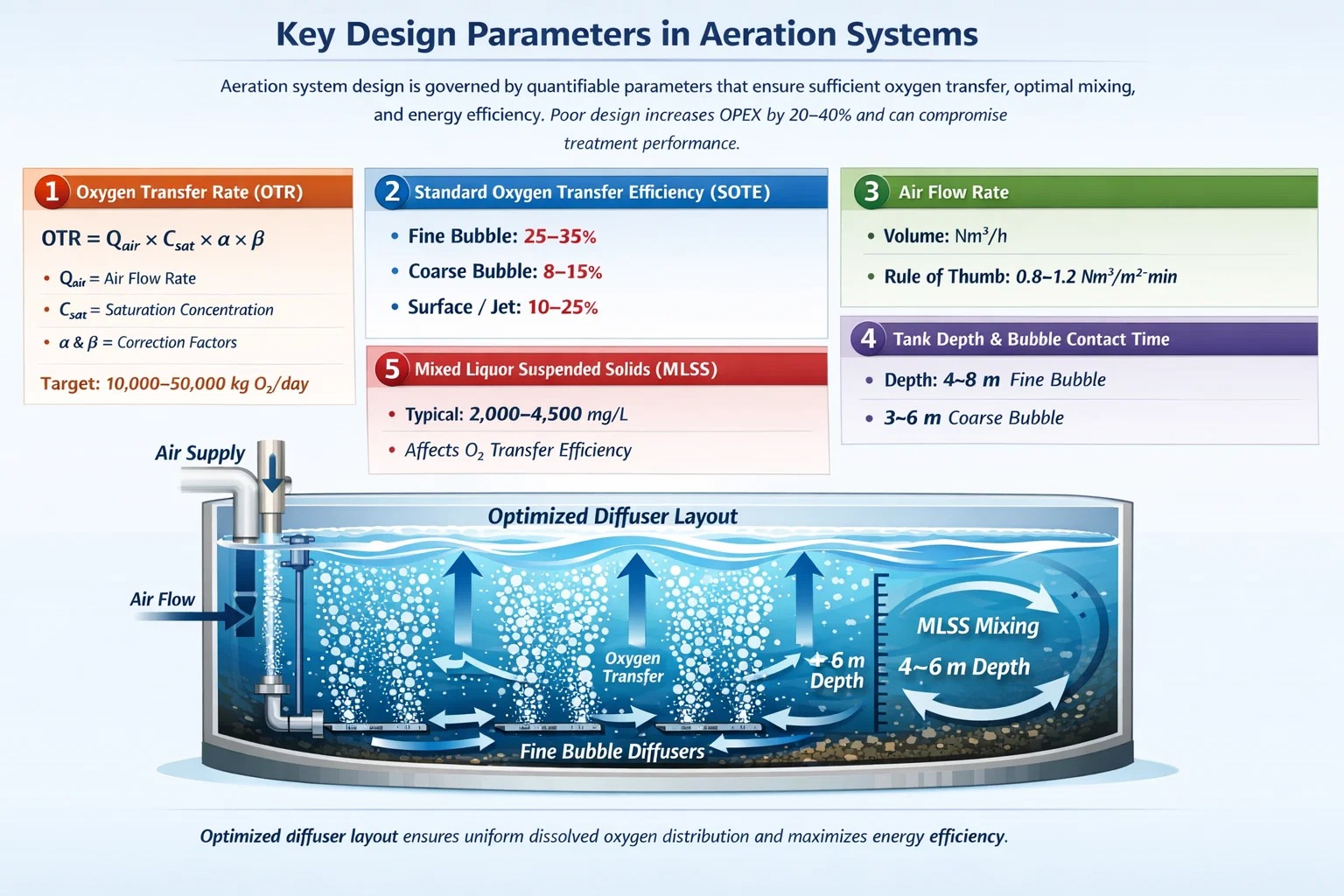

曝気システムの設計は、十分な酸素移動、最適な混合、エネルギー効率を確保する定量化可能なパラメーターによって管理されます。
設計が不適切だと、OPEX が 20 ～ 40% 増加し、治療パフォーマンスが損なわれる可能性があります。
定義: OTR は、単位時間あたりに水に移動する酸素の質量 (kg O₂/hr) です。
計算式 (簡略化):
OTR = Q_air × C_sat × α × β
場所:
典型的な設計ターゲット:
定義: 標準条件（きれいな水、20°C）下で実際に水に移動した酸素の割合。
| ディフューザータイプ | ソーテ (%) |
|---|---|
| ファインバブル | 25～35 |
| 粗い泡 | 8～15 |
| 機械的表面 | 10～20 |
| ジェットエアレーション | 15～25 |
SOTE は OTR とともに使用されて計算されます ブロワーの能力とエネルギー消費量 .
定義: 単位時間当たりに供給される空気量（Nm3/h）。
設計上の考慮事項:
経験則:
視覚化可能なパラメータ: 気泡の上昇経路と溶存酸素効率の関係。
| テクノロジー | 標準的な効率 |
|---|---|
| ファインバブルディフューザー | 2.5～6.5 |
| 粗い泡 | 1.2～2.5 |
| 機械的表面 | 1.5～3.0 |
| ジェットエアレーション | 2.0～4.0 |
最適化:
重要なポイント: ブロワーのサイズは、酸素要求量、タンクの形状、ディフューザーの性能に直接関係します。
結論: 適切に設計された曝気システムは、これらすべてのパラメーターを統合して、安定した処理、均一な DO、最小限のエネルギー消費を実現します。
曝気技術は、都市および産業の廃水処理、養殖、およびプロセス水の管理に不可欠です。
生物学的処理に酸素を供給し、嫌気性ゾーンを防止し、さまざまな用途にわたってプロセスの安定性を確保します。
事例：
中規模市営プラント、20,000 m3/日
| 産業 | 典型的な廃水 | エアレーションテック | 酸素要求量 (kg O₂/日) | MLSS (mg/L) |
|---|---|---|---|---|
| 食べ物と飲み物 | 高 BOD, low solids | ファインバブル・ジェット | 2,000～10,000 | 3,000～4,000 |
| 繊維 | 色、CODが多い | ファインバブル・ジェット | 1,500～8,000 | 2,500～3,500 |
| 医薬品 | 高 COD/NH₄⁺ | ジェット・ファインバブル | 1,000～5,000 | 3,000～4,500 |
| 紙パルプ | 高 solids & BOD | ジェット/メカニカル | 5,000～20,000 | 4,000～5,000 |
観察:
曝気システムはエネルギーを大量に消費し、技術的に重要です。一般的な運用上の問題により、酸素移動効率が低下し、エネルギーコストが増加し、排水の品質が損なわれる可能性があります。
安定した生物学的処理には、これらの問題を特定して修正することが不可欠です。
| 問題 | インジケーター/しきい値 | 考えられる原因 | 推奨される解決策 |
|---|---|---|---|
| 低い Dissolved Oxygen | 曝気槽内のDO < 1.0 mg/L | ディフューザーの詰まり、ブロワーのパフォーマンス低下、エアフローの不均一 | ディフューザーを掃除し、ブロワー出力をチェックし、空気分配のバランスを再調整します。 |
| ディフューザーの汚れ | 圧力降下 >10 ～ 15%、または目に見える詰まり | バイオフィルム、スケール、破片 | 定期逆洗、薬液洗浄、ストレーナ設置 |
| 不均一な混合 | タンク全体の MLSS 勾配 >10 ～ 15% | ディフューザーのレイアウトが悪い、タンクが浅い、エアフローが低い | ディフューザーのレイアウトを調整し、空気の流れを増やし、機械式ミキサーを検討する |
| 過剰なエネルギーの使用 | kWh/kg O₂ > 設計目標 | 過エアレーション、高速送風機、非効率的なディフューザー | エアフローの最適化、VFD コントロールの設置、ディフューザーのアップグレード |
| 硝化の失敗 | NH₄⁺-N > 2 mg/L 排水 | DO < 1.5 mg/L、短絡、高負荷 | DOの増加、混合の最適化、油圧負荷のバランス |
| 汚泥のバルキング | SVI > 150 mL/g | 糸状成長、低DO | DO ≥ 1.5 mg/L を維持し、栄養バランスを監視し、セレクターゾーンを考慮する |
| 騒音・振動 | >80 dB 曝気装置の近く | 機械的アンバランス、キャビテーション | 回転部品の検査、ベアリングのメンテナンス、適切な取り付け |
| パラメータ | 最適な範囲 | 注意事項 |
|---|---|---|
| DO | 1.5～3.0 mg/L | エネルギーを無駄にすることなく生物活動を維持します |
| MLSS | 2,000～4,500 mg/L | 適切なバイオマス濃度を確保 |
| SVI（汚泥量指数） | 80～120mL/g | 沈下品質を予測 |
| ブロワー圧力 | ディフューザー仕様による | エアレーションの過不足を防止 |
| 気流分布 | ±10%の均一性 | タンク全体に酸素を供給するために重要 |
曝気技術は、効果的な生物学的廃水処理の根幹です。
酸素の供給、混合、エネルギー消費を制御し、BOD/COD 除去、硝化、汚泥の安定性に直接影響します。
酸素移動: ファインバブルディフューザー achieve 25–35% SOTE; oxygen demand must match biological load.
DO コントロール: 微生物の動態を最適化するには、1.5 ～ 3.0 mg/L を維持します。 0.5 mg/L 未満では硝化崩壊の危険性があります。
エネルギー効率: 曝気は工場の電力の 40 ～ 60% を占めます。 OTR とディフューザーのレイアウトを最適化すると、消費量を 15 ～ 35% 削減できます。
システムの選択:
設計パラメータ: タンクの深さ、MLSS、エアフロー、OTR、SOTE、アルファ係数、およびブロワー制御は、パフォーマンスの最適化のために相互に依存しています。
運用監視: DO、MLSS、SVI、および気流の均一性は、問題の早期発見に重要です。
